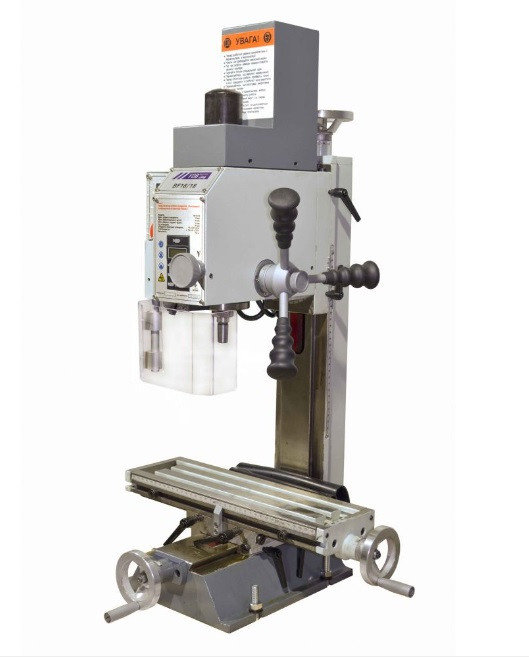

Фрезерний верстат металу FDB Maschinen BF16 ремінний привід (модель 16/18)
65 000 ₴
- Немає в наявності
- Код: 827714
- +380 (97) 465-44-04
Свердлильно-фрезерний верстат FDB Maschinen BF 16 з ремінним приводом шпинделя (модель 16/18) (прямий ремінний привід від двигуна на шпиндель (відсутність зубчастої передачі, проміжного валу) призначений для виконання фрезерних, свердлувальних, різьбонарізних робіт із заготовками та їх сплавів в умовах штучного виробництва Завдяки суміщенню операцій фрезерування та свердління скорочуються витрати на придбання додаткових верстатів, а також економляться виробничі площі. навантаженням, у ремонтних майстернях, інструментальних цехах тощо Обладнання характеризується легкістю освоєння та експлуатації, високою надійністю, простотою обслуговування.
Особливості універсального свердлильно-фрезерного верстата FDB Maschinen BF 16 (модель 16/18):
- Зручна панель керування;
- Праве-ліве обертання шпинделя;
- Захищена кожухом, що направляє фрезерної головки;
- Короткий кінематійський ланцюг;
- Потужний електродвигун;
- Тонка подача при фрезеруванні;
- Подача рукояткою під час свердління;
- Регульований акцент переміщення столу.
Характеристики
| Модель | BF16-18 |
| Электропитание | |
| Напряжение электродвигателя привода шпинделя, В | 220 В ~50 Гц |
| Мощность электродвигателя привода шпинделя, кВт | 0,75 |
| Тип электродвигателя привода шпинделя | асинхронный |
| Параметры инструмента | |
| Максимальный диаметр сверления (сталь), мм | 16 |
| Максимальный диаметр торцевого (дискового) фрезерования, мм | 50 |
| Максимальный диаметр вертикального фрезерования, мм | 16 |
| Шпиндель | |
| Количество ступеней | 1 |
| Регулировка оборотов | бесступенчатое регулирование |
| Скорость вращения шпинделя, об\мин | 50 - 2250 |
| Способ изменения скорости вращения шпинделя | Вариатор |
| Направление вращения шпинделя | вправо/влево |
| Конус шпинделя | MK 2 / M 10 |
| Резьба зажимной тяги шпинделя | М 12 |
| Перемещение пиноли, мм | 50 |
| Максимальное расстояние от центра шпинделя до колоны, мм | 165 |
| Максимальное расстояние от шпинделя до стола, мм | 240 |
| Фрезерная головка | |
| Диапазон угла поворота (наклона) шпиндельной головки, град | ± 90° |
| Перемещение шпиндельной головы (Z), мм | 205 |
| Подъем/опускание | ручное |
| Координатный стол | |
| Размер стола (ДхШ), мм | 400х120 |
| Продольное перемещение стола (Х), мм | 220 |
| Поперечное перемещение стола (Y), мм | 160 |
| Размер Т-образных пазов, мм | 10 |
| Количество пазов, шт | 3 |
| Расстояние между пазами, мм | 35 |
| Максимальная нагрузка на стол, кг | н.д. |
| Регулировка глубины сверления | - |
| Функция нарезания резьбы | - |
| Точная подача пиноли | Да |
| Подсветка рабочей зоны | - |
| Тумба под станок | - |
| УЦИ (устройство цифровой индикации) | опционально |
| СОЖ (система подачи охлаждающей жидкости) | - |
| Мощность электродвигателя СОЖ, Вт | - |
| Габаритные размеры собранного станка | |
| Длина, мм | 510 |
| Ширина, мм | 460 |
| Высота, мм | 845 |
| Масса станка, кг | 60 |
| Основні | |
|---|---|
| Виробник | FDB Maschinen |
| Країна виробник | Німеччина |
| Діаметр посадкового отвору | 50 мм |
| Кількість шпинделів | 1 шт. |
| Оброблюваний матеріал | металл |
| Споживана потужність | 0.75 кВт |
| Кут нахилу | 90 град. |
| Кількість обертів холостого ходу | 2250 об/хв |
| Загальні параметри | |
| Вага | 60 кг |
| Висота | 750 мм |
| Довжина | 510 мм |
| Ширина | 480 мм |
| Додаткові параметри | |
| Максимальний діаметр свердління | 16 мм |
| Параметри мережі | |
| Напруга | 220 В |
| Частота | 50 GHz |
| Користувальницькі характеристики | |
| Стан | Новий |
- Ціна: 65 000 ₴
